Professionelles USB-Mikroskop · Elektronik/PCB

USB Mikroskop für die Inspektion von Leiterplatten und Elektronik

Überprüfen Sie Lötstellen, Leiterbahnen, Pads, Komponenten, Verunreinigungen und Nacharbeitsergebnisse mit vergrößerter Bildaufnahme.

40x–250x · Autofokus · Full HDSmart G-Scope professionelles USB Mikroskop auf einem Präzisionsstativ
Smart G-Scope

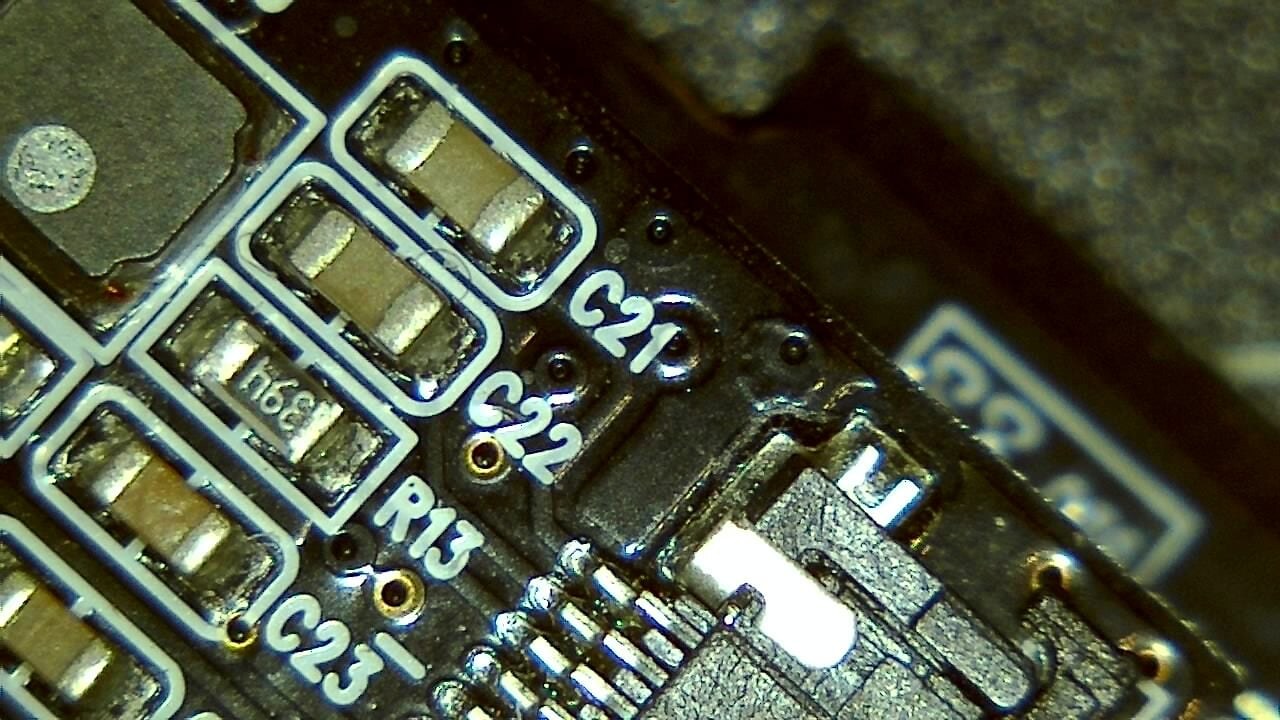

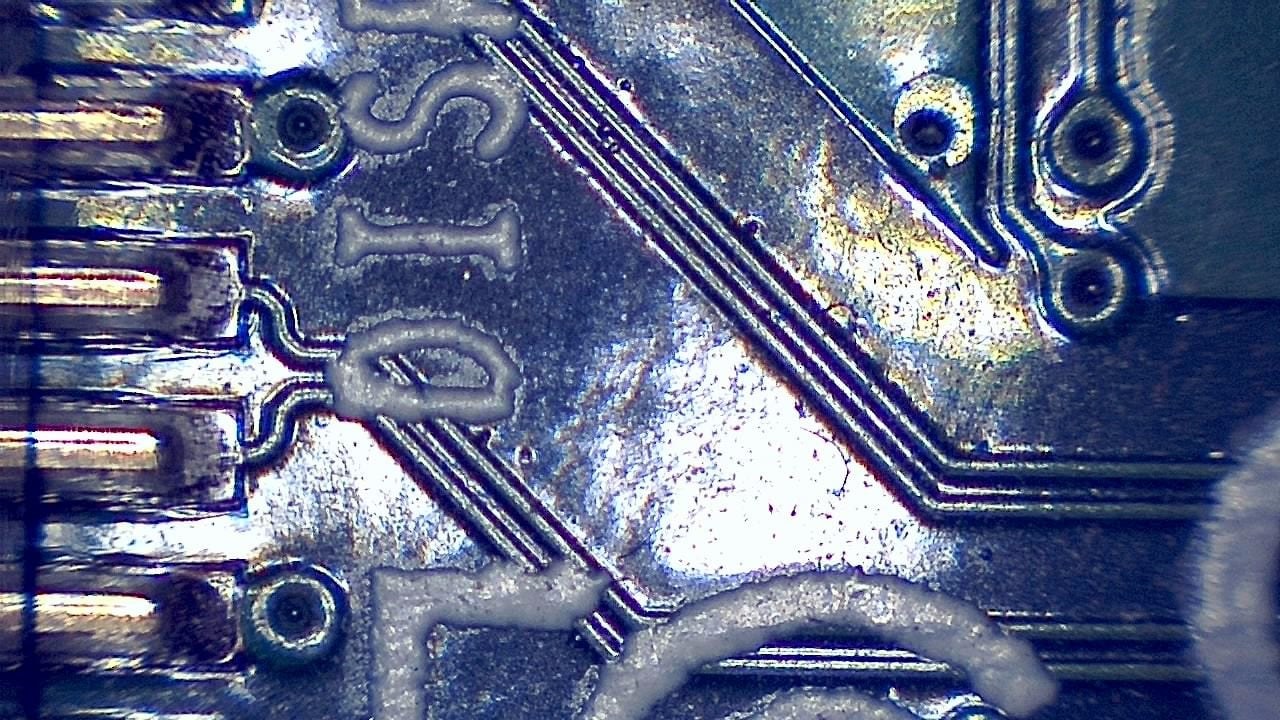

Smart G-Scope-Ansicht von Leiterplattenkomponenten, Lötstellen und Leiterbahnen
Beispielbild
  • Vier schnelle Vergrößerungsstufen40x, 100x, 180x und 250x mit der Endkappe für die allgemeine Inspektion
  • 3Pi Endkappe mit schmaler Spitze100x Zugang zu kleinen oder vertieften Bereichen, die in direkter Sichtlinie bleiben
  • Qualitätsoptik, Autofokus + Full HDCorning® Varioptic® Flüssiglinse, Fotos und 30fps-Video
  • Professioneller europäischer SupportVersand aus Spanien mit zweijähriger Garantie
Auf Lager · Versand aus Spanien · Zwei Jahre EU-GarantieSenden Sie uns Ihr Muster für eine Bildbeurteilung

Übersicht

Der Smart G-Scope ermöglicht eine vergrößerte Sichtlinienprüfung freiliegender Leiterplattenoberflächen wie Lötstellen, Leiterbahnen, Durchkontaktierungen, Pads, Etiketten und zugänglicher Bauteilleitungen. Was aufgelöst werden kann, hängt von der Vergrößerung, der Beleuchtung, dem Arbeitsabstand sowie der Größe und dem Kontrast des Merkmals ab.

Die Endkappe für die allgemeine Inspektion unterstützt 40x, 100x, 180x und 250x. Die 3Pi-Endkappe mit kleinerer Spitze funktioniert bei 100x und kann kleine oder vertiefte Bereiche anfahren, wenn noch ein freier optischer Weg zur Oberfläche besteht.

Es kann sichtbare Lotbrücken, Lotkugeln, Rückstände, Ausrichtung und Oberflächenschäden zur Expertenprüfung dokumentieren. Es kann nicht durch Pakete hindurchschauen, versteckte BGA-Verbindungen inspizieren, um die Ecke schauen oder Röntgenaufnahmen, Querschnitte, elektrische Tests oder zertifizierte Messtechnik ersetzen.

Empfohlenes Smart G-Scope-Setup

  • Verwenden Sie die Endkappe für die allgemeine Inspektion bei 40x, 100x, 180x oder 250x für offene Leiterplattenoberflächen.
  • Verwenden Sie die Endkappe 3Pi mit schmaler Spitze bei 100x nur für kleine oder vertiefte Bereiche, wenn ein direkter optischer Weg verfügbar bleibt.
  • Verwenden Sie einen Präzisionsständer für eine stabile Positionierung der Platine und wiederholbare Bilder.
  • Beleuchtungswinkel anpassen, um Blendung durch Lötstopplack und Metallpads zu reduzieren.
  • Verwenden Sie die Softwareerfassung für Eingangskontrollen, Nacharbeitsaufzeichnungen und Fehleranalysenotizen.
  • Verwenden Sie stattdessen eine geeignete kalibrierte Methode, wenn es auf Messgenauigkeit oder Standardtoleranzen ankommt.

Was Sie beobachten können

  • Sichtbare Lotbrücken, Lotkugeln, Oberflächenrisse, Benetzungserscheinungen und Rückstände in exponierten Bereichen.
  • Sichtbare Komponentenausrichtung, Gehäusekanten, Anschlüsse, Pads, Durchkontaktierungen, Etiketten und Leiterbahnen.
  • Kontaminations- oder Handhabungsspuren, die einer Qualitätsprüfung bedürfen.
  • Vorher/Nachher-Bilder von Nacharbeiten oder Prozessänderungen.

Typischer Arbeitsablauf

  1. 1Legen Sie die Platine auf eine stabile Unterlage und richten Sie den Inspektionsbereich ein.
  2. 2Wählen Sie eine Beleuchtung, die die Lötform ohne grelle Reflexionen sichtbar macht.
  3. 3Erfassen Sie repräsentative Mängel mit Los-, Brett- und Standortreferenzen.
  4. 4Vergleichen Sie Bilder über Chargen hinweg oder nach Überarbeitungen, um Prozessverbesserungen zu dokumentieren.

Hauptvorteile

  • Sichtprüfung freiliegender Lötstellen, Brücken, Lotkugeln und Rückstände
  • Inspektion sichtbarer Leitungen, Gehäusekanten, Pads, Durchkontaktierungen und optisch zugänglicher Komponenten
  • 100x schmaler Zugang mit der Endkappe 3Pi für geeignete vertiefte Bereiche
  • Foto- und Videodokumentation für Qualitäts-, Nacharbeits- und Rückverfolgbarkeitsaufzeichnungen
  • Portabler Einsatz an Produktions-, Nacharbeits-, Service- und F&E-Arbeitsplätzen

Am besten für

  • Elektronik-QS, Nacharbeitsbänke, Eingangsprüfung, F&E-Labore und Serviceteams.
  • Teams, die schnelle visuelle Beweise ohne eine vollständige Bildverarbeitungsstation benötigen.

Nicht ideal für

  • Inspektion versteckter BGA-Verbindungen, Unterseitenabschlüsse, interne Platinenschichten oder alles außerhalb der direkten Sichtlinie.
  • Ersetzt zertifizierte Messtechnik, wo normgerechte Toleranzen erforderlich sind.

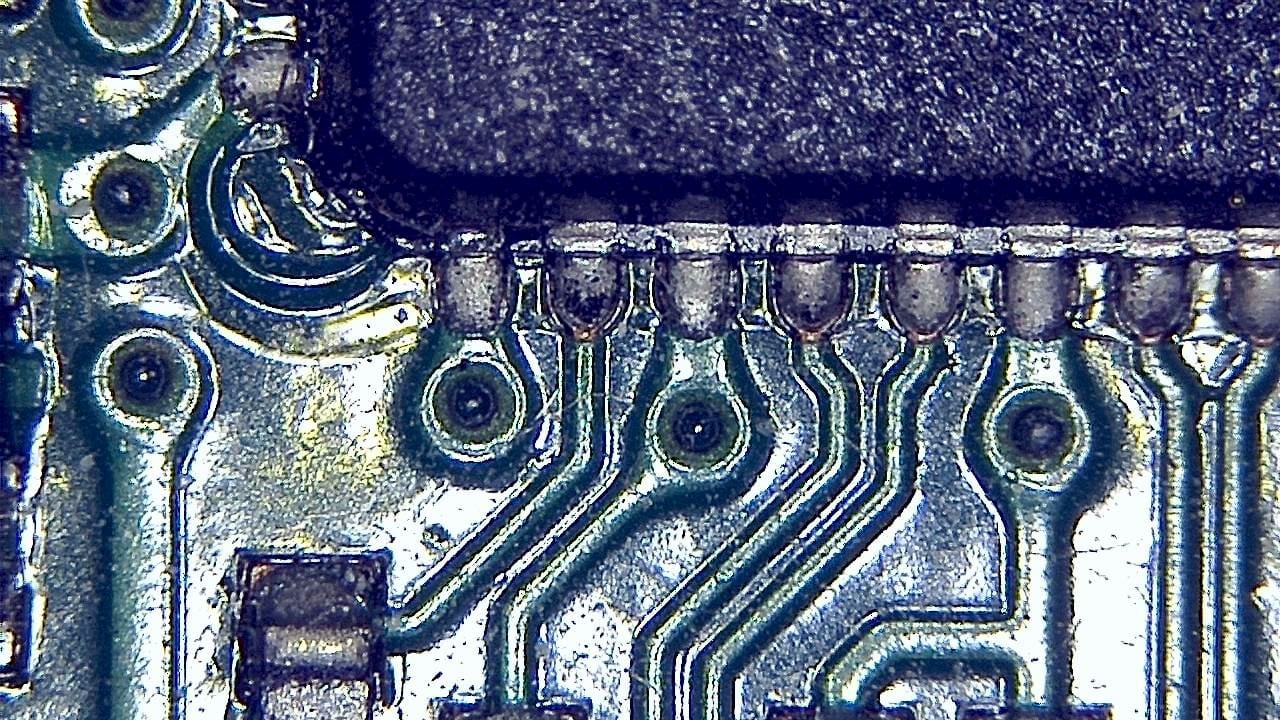

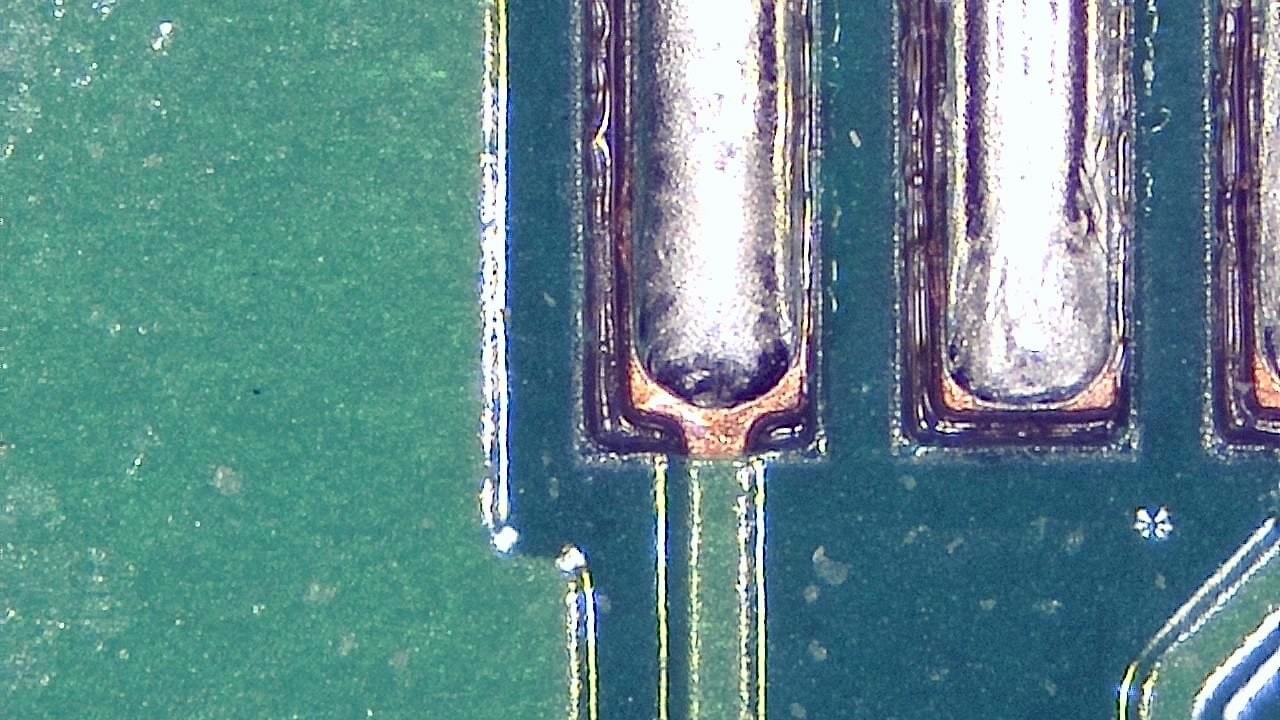

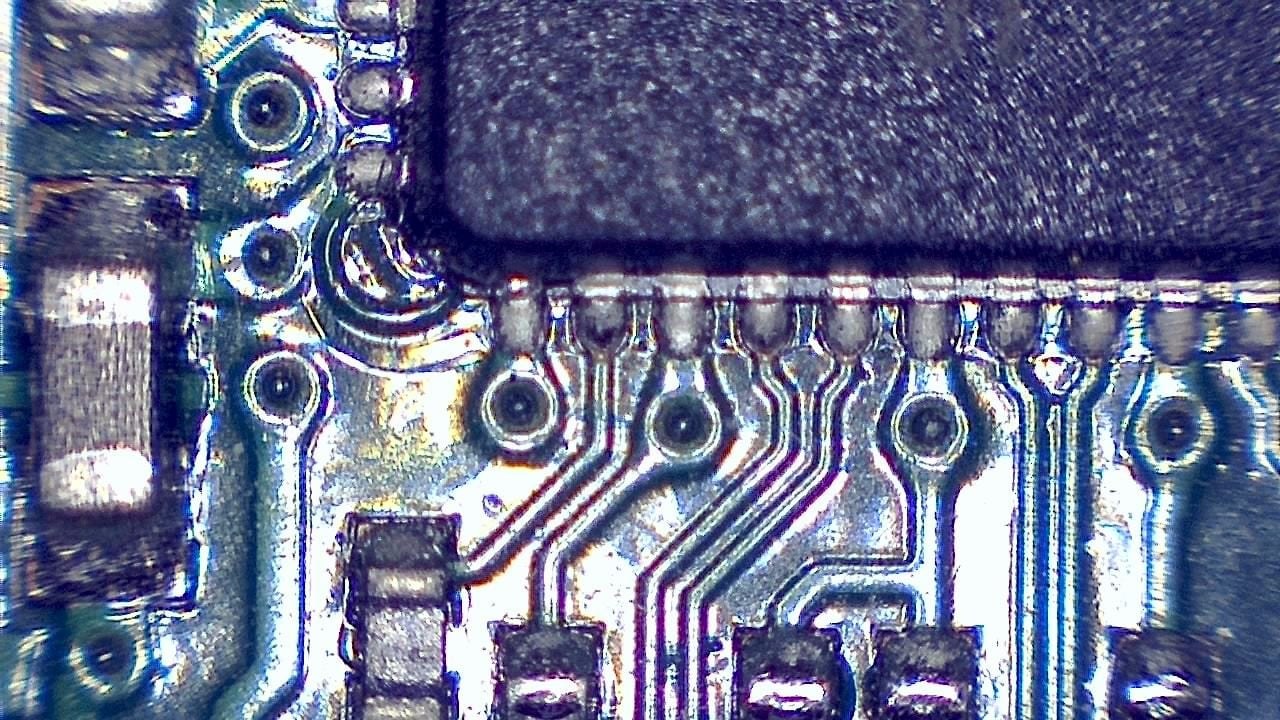

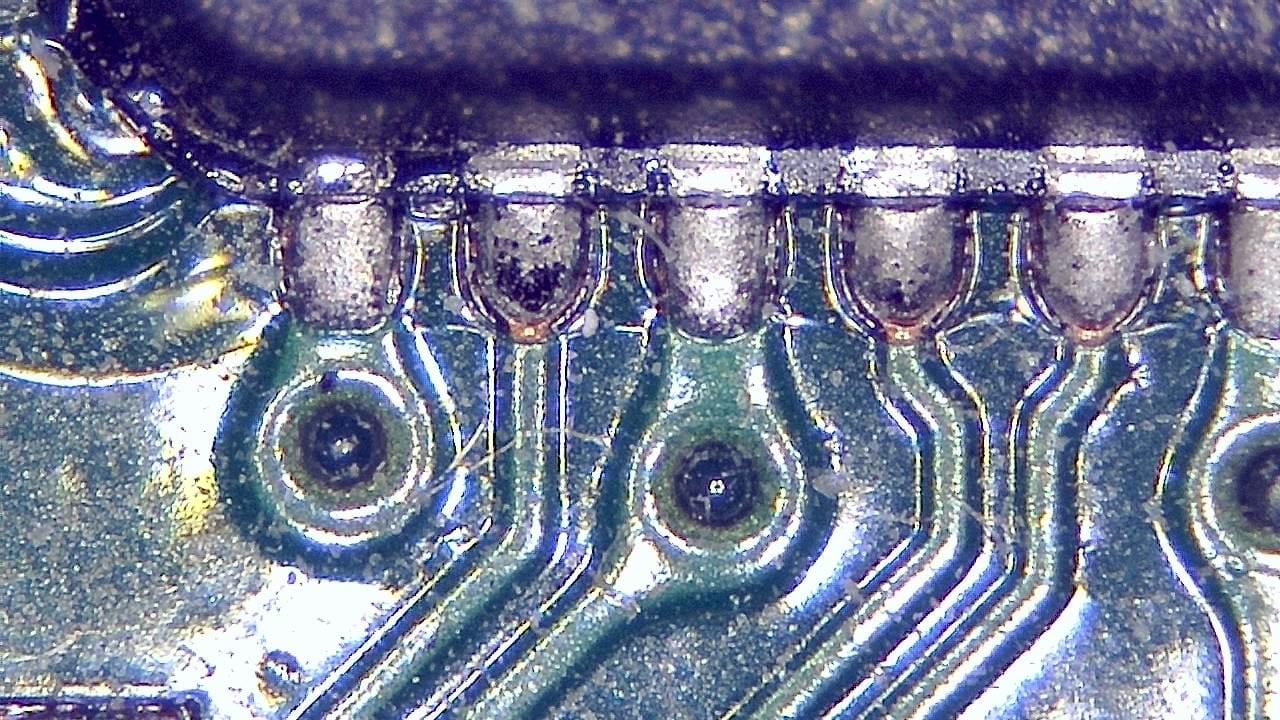

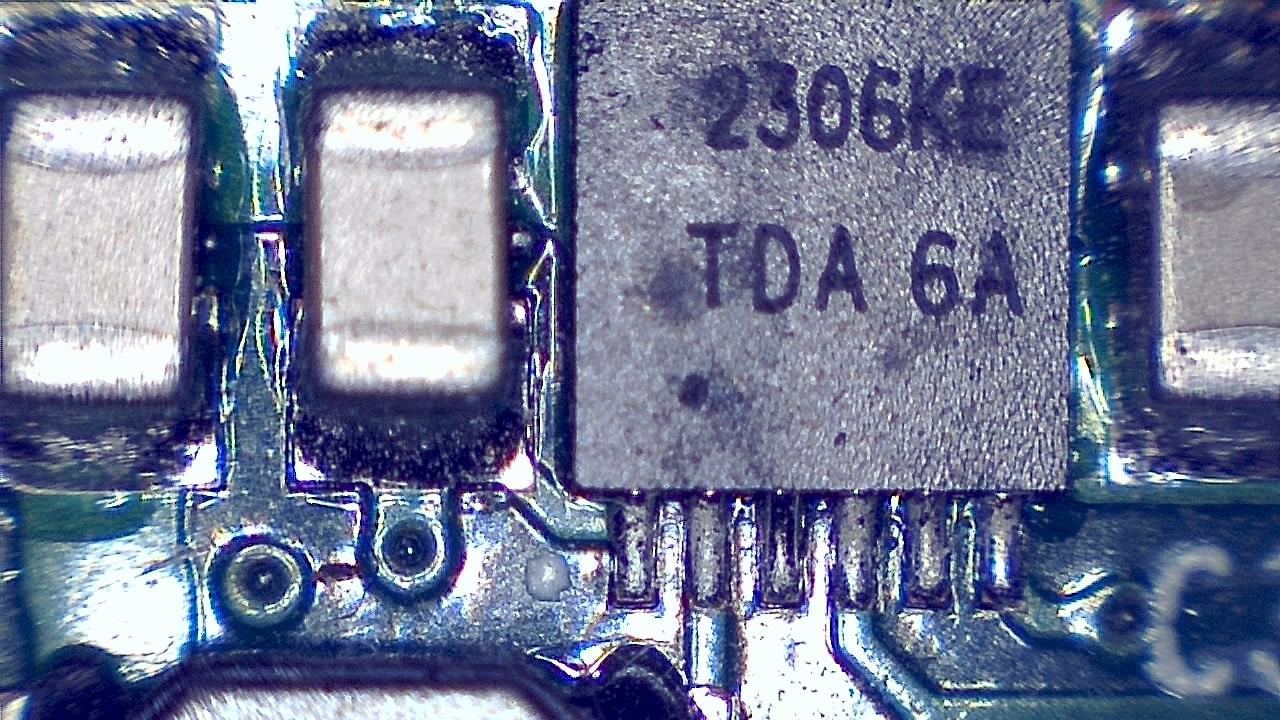

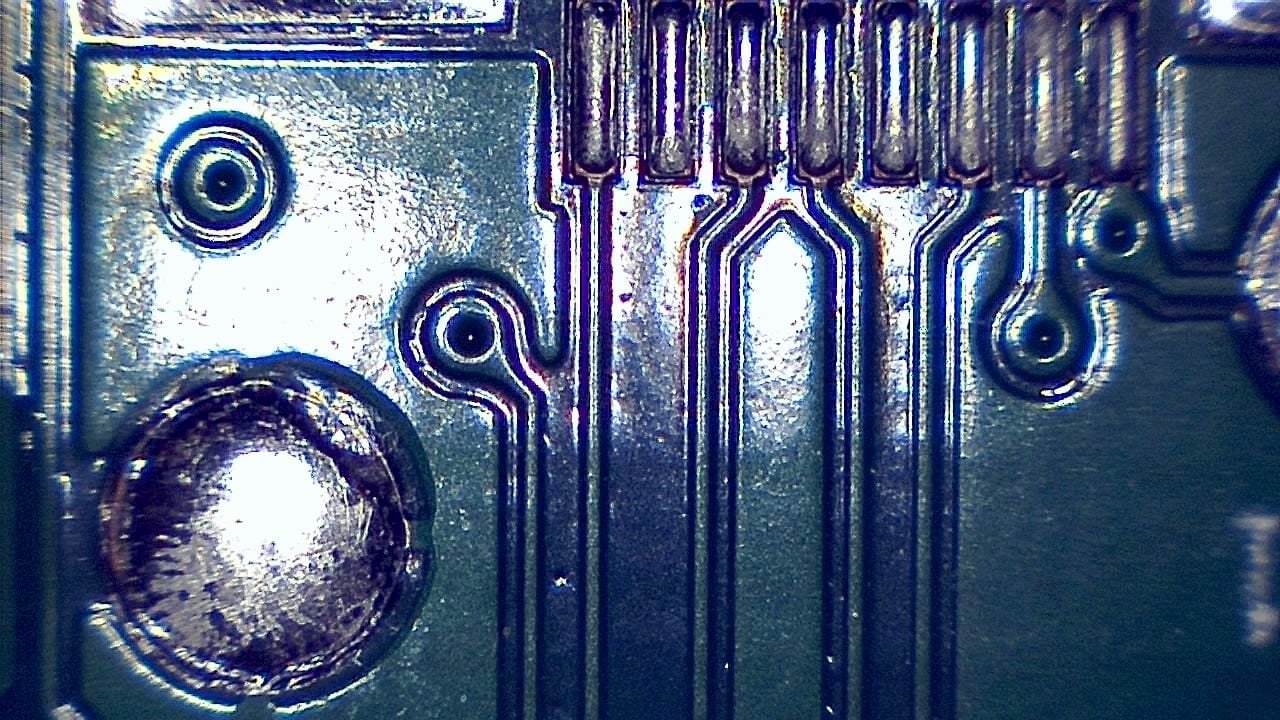

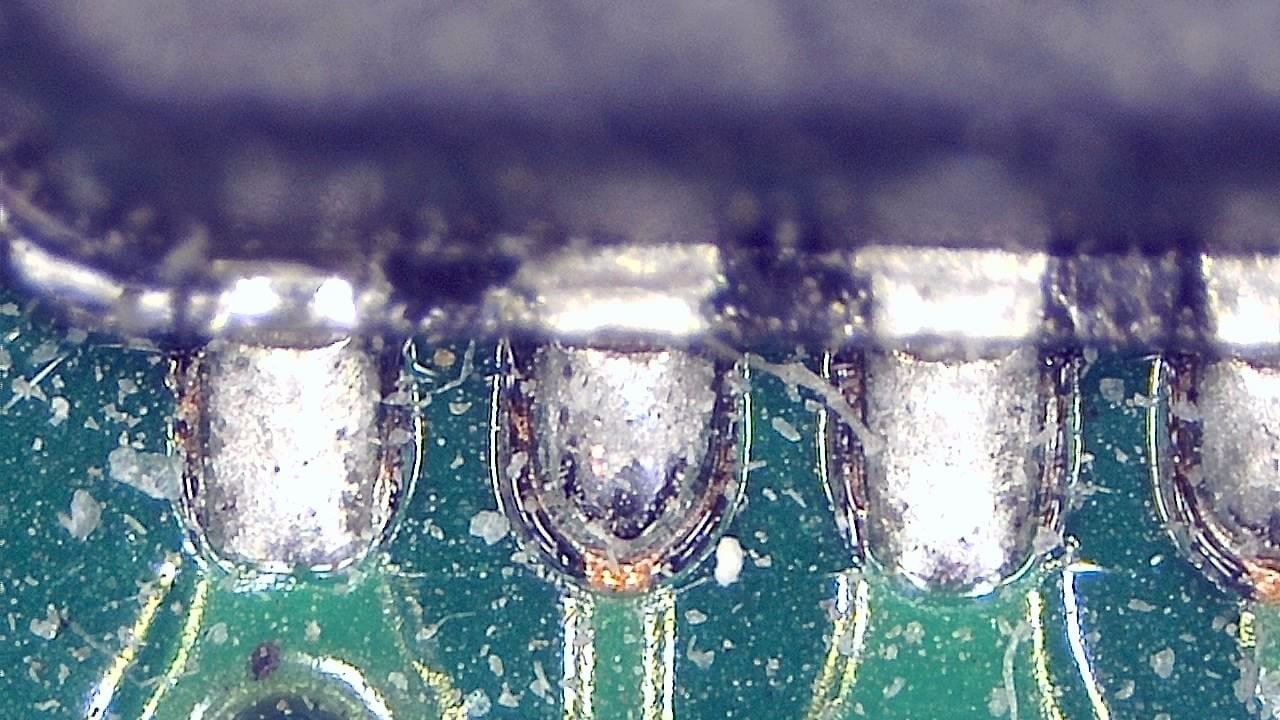

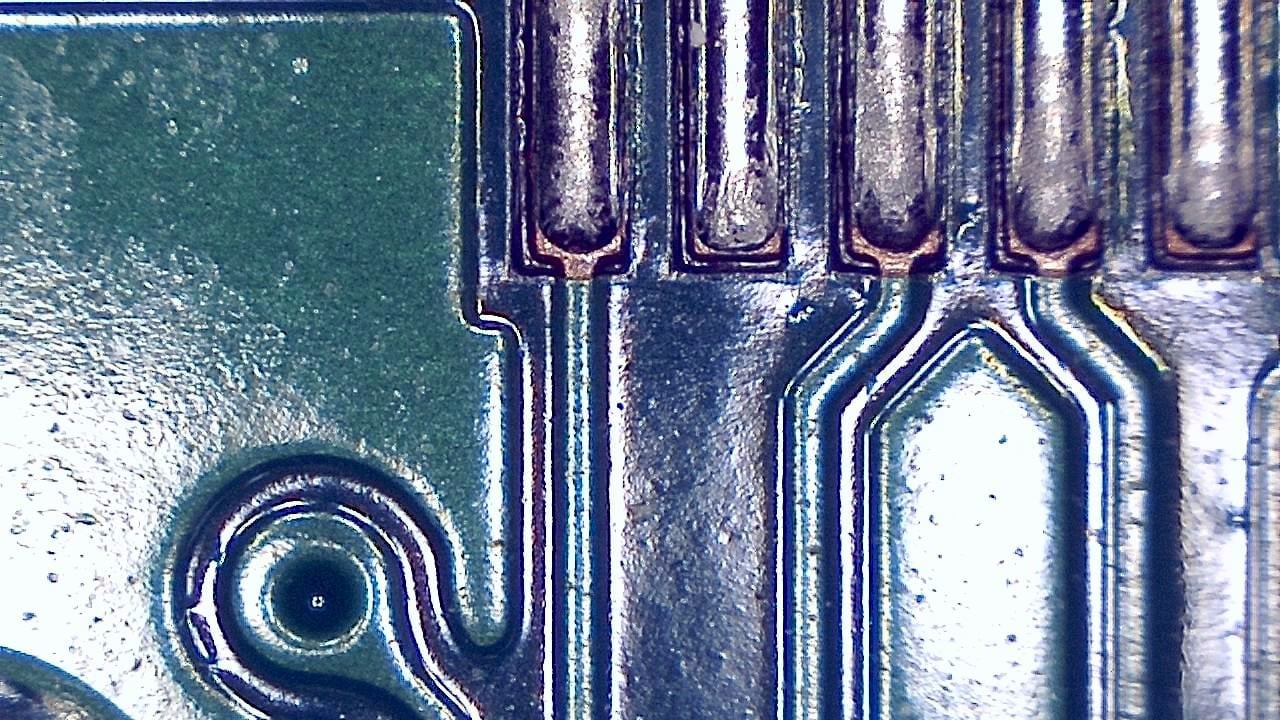

Bildergalerie

Klicken Sie auf ein beliebiges Bild, um es zu vergrößern

Praxisbeispiele

SMD-Lötprüfung

An einer Produktionslinie für LED-Platinen verwendet ein Qualitätstechniker den Smart G-Scope, um freiliegende Lötstellen visuell zu prüfen und vermutete Brücken zu dokumentieren, bevor die Platinen zum nächsten Prozessschritt übergehen.

Feldfehleranalyse

Ein Ingenieur fotografiert eine verdächtige Markierung auf einer freiliegenden Lötstelle einer zurückgegebenen Platine und kombiniert diese visuelle Aufzeichnung dann bei der Ursachenanalyse mit elektrischen Tests und anderen Beweisen.

Einschränkungen und Best Practices

  • Verdeckte BGA-Verbindungen, Unterseitenabschlüsse, Innenschichten und andere Bereiche ohne direkte Sichtlinie erfordern Röntgenaufnahmen, Querschnitte oder eine andere geeignete Technik.
  • Die 3Pi-Endkappe bietet eine kleinere 100x-Spitze; Es sieht nicht um Ecken oder durch Komponenten hindurch.
  • Halten Sie den Arbeitsbereich sauber, um Kreuzkontaminationen zu vermeiden.
  • Verwenden Sie eine rückverfolgbare kalibrierte Methode, wenn es auf Messgenauigkeit oder Standardtoleranzen ankommt.

Häufig gestellte Fragen

Ist ein USB-Mikroskop für die PCB-Inspektion nützlich?

Ja. Es eignet sich zur visuellen Überprüfung von Lötstellen, Bauteilen, Spuren, Rückständen und der Nacharbeitsqualität, insbesondere wenn Bilder dokumentiert oder weitergegeben werden müssen.

Welcher Ständer ist für Leiterplattenarbeiten zu empfehlen?

Ein Präzisionsständer wird empfohlen, da die PCB-Inspektion von einer stabilen Positionierung, einem wiederholbaren Fokus und einer kontrollierten Probenbewegung profitiert.

Kann es BGA-Verbindungen prüfen?

Es kann optisch zugängliche Gehäuseoberflächen und -kanten dokumentieren, versteckte Lötstellen unter einem BGA oder anderen unten angeschlossenen Bauteilen jedoch nicht erkennen. Diese erfordern Röntgen, Querschnitte oder eine andere geeignete Inspektionsmethode.

Wozu dient die Endkappe 3Pi?

Die 3Pi-Endkappe mit kleinerer Spitze funktioniert bei 100x und kann enge oder vertiefte Bereiche erreichen, die immer noch eine direkte Sichtlinie haben. Es sieht nicht durch Komponenten oder um Ecken herum.
