La inspección de placas electrónicas suele fallar por razones muy concretas: el microscopio es inestable, la distancia de trabajo es incómoda, la iluminación genera reflejos o el operario no puede documentar lo que ve con suficiente rapidez. Si tu flujo de trabajo depende de revisar soldaduras, pads, alineación de componentes, contaminación o calidad del retrabajo, esos factores importan más que el aumento máximo por sí solo.

Qué importa de verdad en inspección de PCB

Posicionamiento estable

El flujo de inspección se vuelve lento e inconsistente cuando el microscopio se mueve o la placa no se mantiene en la misma posición. Para revisiones repetidas, validación de retrabajo o informes de calidad, un stand estable es más importante que un uso exclusivamente manual.

Con Smart G-Scope, conviene empezar por el caso de uso de Electrónica / PCB y revisar los accesorios antes de decidir solo por la óptica.

Distancia de trabajo útil

Necesitas espacio suficiente para mover la placa, unas pinzas, restos de flux o puntas de prueba. Un microscopio que parece correcto en ficha técnica pero obliga a trabajar demasiado cerca de la placa termina ralentizando la inspección.

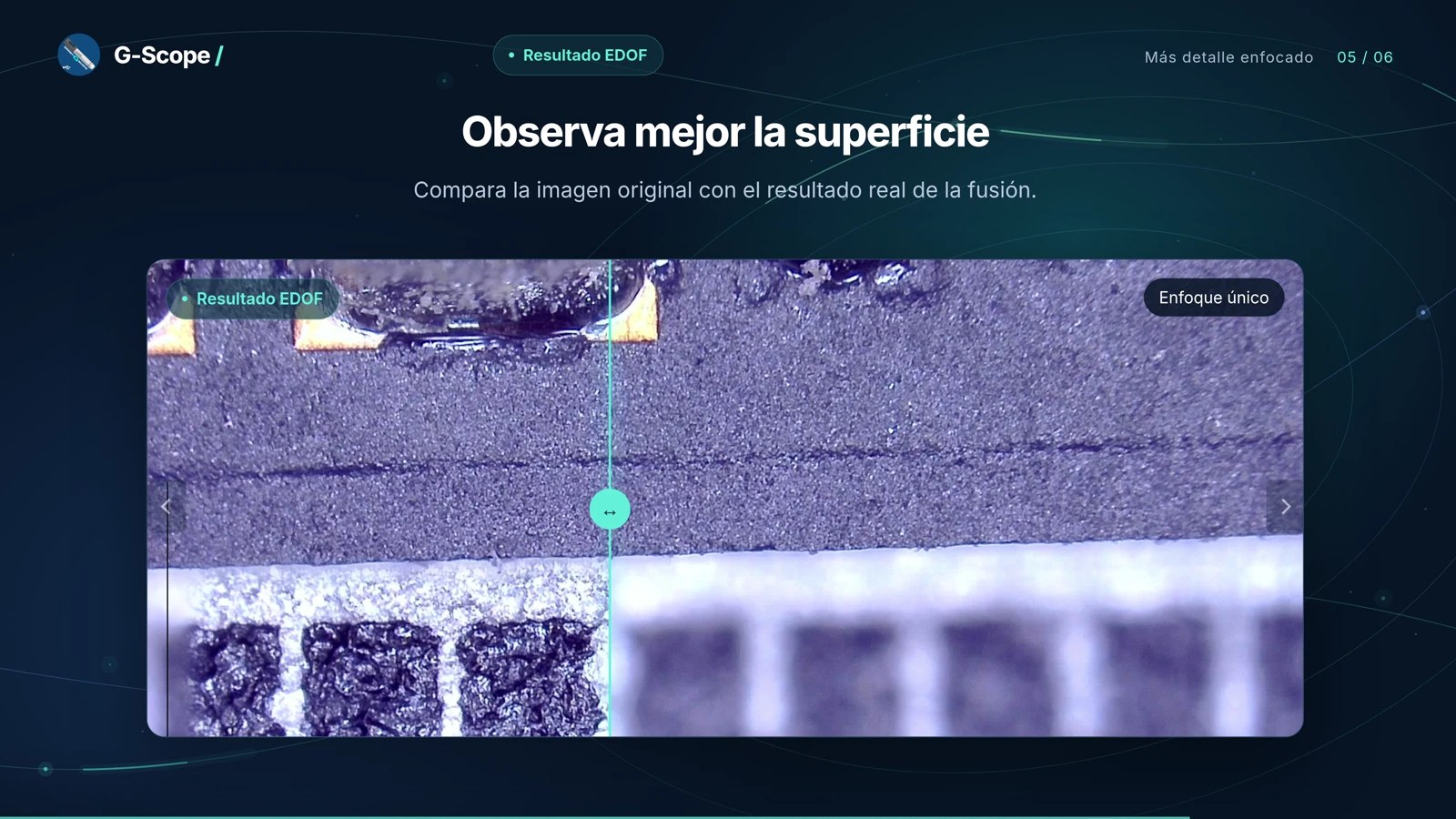

Enfoque rápido y captura sin fricción

En producción o servicio técnico, el microscopio útil es el que permite inspeccionar y capturar evidencia sin añadir pasos al proceso. Smart G-Scope encaja mejor cuando el equipo necesita revisar, confirmar y documentar defectos en el mismo flujo.

La página de software merece atención si la captura, comparación o formación de operarios forma parte de tu proceso.

Control de iluminación

Las superficies reflectantes de soldaduras y pads metálicos pueden ocultar defectos si la luz es agresiva o inconsistente. Una buena inspección de PCB depende de reducir reflejos lo suficiente como para distinguir puentes, soldaduras frías, grietas, contaminación o problemas de humectación.

Imagen de ejemplo con microscopio de una PCB con componentes soldados y pads etiquetados
Muestra de inspección de PCB donde se aprecian componentes, pads y zonas soldadas. Haz clic para ampliar.

Dónde encaja bien Smart G-Scope

Smart G-Scope es una buena opción cuando el equipo necesita:

  • Inspección visual de soldaduras, pistas, pads y colocación SMD
  • Foto y vídeo como evidencia para informes o comunicación con clientes
  • Portabilidad entre banco, servicio técnico y entorno productivo
  • Un flujo digital más fácil de compartir que un microscopio puramente óptico

Tiene más sentido cuando buscas una herramienta para comprobaciones rutinarias, documentación de defectos y revisión fácil para el operario.

Qué conviene verificar antes de comprar

Antes de elegir cualquier microscopio USB para PCB, confirma estos puntos:

  1. ¿Se usará sobre todo en mano o con stand fijo?
  2. ¿El equipo necesita imágenes fijas para informes o trazabilidad?
  3. ¿Se inspeccionan placas muy pobladas, componentes finos o ensamblajes más grandes?
  4. ¿El uso principal es control de calidad, verificación de retrabajo, análisis de fallo o una combinación?
  5. ¿Necesitas un único puesto o varios puestos repetibles?

Si la repetibilidad importa, la página de especificaciones y las opciones de stand pesan tanto como la lente.

Imagen ampliada con microscopio mostrando etiquetas de resistencias y detalle de pads en una PCB
Detalle de ejemplo para ver marcados de componentes y zona de pads durante la inspección. Haz clic para ampliar.

Cuándo un microscopio USB no es la herramienta adecuada

Un microscopio USB no resuelve todos los problemas de PCB. Si necesitas ver capas internas, vacíos en uniones ocultas o defectos bajo encapsulados no accesibles ópticamente, hacen falta otros métodos como rayos X o análisis por sección.

Eso no reduce el valor del microscopio digital. Solo define bien el alcance: Smart G-Scope es más fuerte en inspección de superficies visibles y documentación.

Ruta recomendada con Smart G-Scope

Si la inspección de PCB es tu uso principal, la secuencia más lógica es:

  1. Revisar el caso de uso de electrónica / PCB.
  2. Consultar las especificaciones para compatibilidad y flujo óptico.
  3. Comparar los accesorios con especial atención a la estabilidad.
  4. Si el proceso incluye registros o formación, revisar el software.
  5. Usar la página de contacto para describir tamaño de placa, densidad de componentes y flujo de trabajo.

La mejor elección no es el microscopio con la ficha más larga, sino el que se adapta a tu rutina de inspección, a la velocidad del operario y a tus necesidades de documentación.
