Función
Captura EDOF: nitidez en toda una superficie 3D (Smart G-Scope)
Con un Smart G-Scope conectado, la aplicación recorre un rango de enfoque calibrado, captura varias fotografías, las alinea y las fusiona en una única imagen de profundidad de campo extendida. Las imágenes originales de cada plano de enfoque se guardan de forma predeterminada en el archivo OME-TIFF y las mediciones mantienen la calibración.
De un vistazo
Requiere
Un Smart G-Scope reconocido por la aplicación con enfoque mediante lente líquida
Fotogramas
3, 5, 7 o 9 planos de enfoque (5 de forma predeterminada)
Archivo
Capas originales guardadas en OME-TIFF por defecto
Seguro por diseño
Controles de calidad que recuperan exactamente el fotograma de referencia
Lo que obtienes

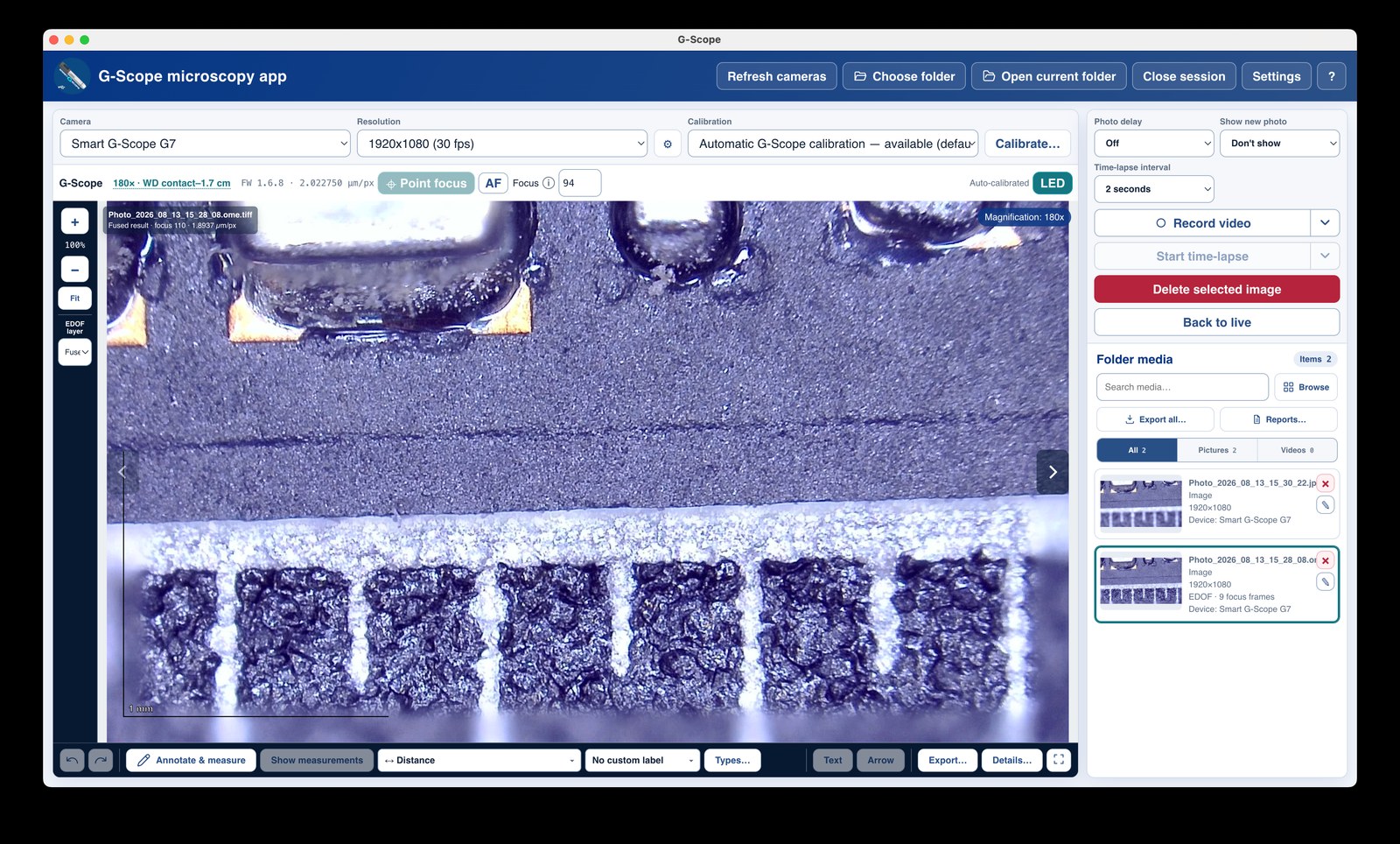

Una imagen nítida de una superficie 3D
Uniones de soldadura, fibras, monedas, detalles grabados: las superficies que nunca caben en un solo plano salen completamente nítidas porque se muestrea y fusiona cada nivel de profundidad.
Mediciones que siguen calibradas
La imagen fusionada conserva el tamaño de píxel indicado por el fabricante en el plano de enfoque de referencia calibrado. La barra de escala, los metadatos del archivo auxiliar, los tamaños físicos OME-XML y las mediciones posteriores usan el mismo valor.
Capas originales archivadas
De forma predeterminada, el archivo OME-TIFF contiene el resultado fusionado y un fotograma original exacto por cada posición de enfoque, cada uno con su propio tamaño físico de píxel para poder auditarlo y reprocesarlo. Desactiva este ajuste para obtener archivos más pequeños.
Local y determinista
El proceso se ejecuta íntegramente en tu ordenador: sin nube, sin necesidad de GPU y sin generar detalle sintético. Si la alineación no es fiable, la aplicación recupera exactamente el fotograma de referencia calibrado en lugar de inventar detalle.
Foco restaurado automáticamente
La lente vuelve a tu posición de foco original tras la adquisición (y tras cualquier error) para que sigas trabajando sin reenfocar.
Cómo funciona
- 1Elige el número de fotogramas (3, 5, 7 o 9) en Ajustes; el valor por defecto de 5 es el mejor equilibrio calidad/tiempo en el dispositivo 100× conectado.
- 2La aplicación recorre el rango de enfoque calibrado por el fabricante, leyendo y validando cada posición.
- 3Cada fotograma se normaliza sobre la rejilla de referencia calibrada y se alinea con los planos adyacentes.
- 4La nitidez se mide por región y un mapa de profundidad coherente selecciona la fuente fiable para cada zona.
- 5Una fusión multibanda de cuatro niveles combina las regiones seleccionadas; unos controles de calidad independientes aceptan el resultado o retroceden al fotograma de referencia.
- 6Se restaura el foco original y se escribe el archivo OME-TIFF con metadatos completos de registro y calidad.

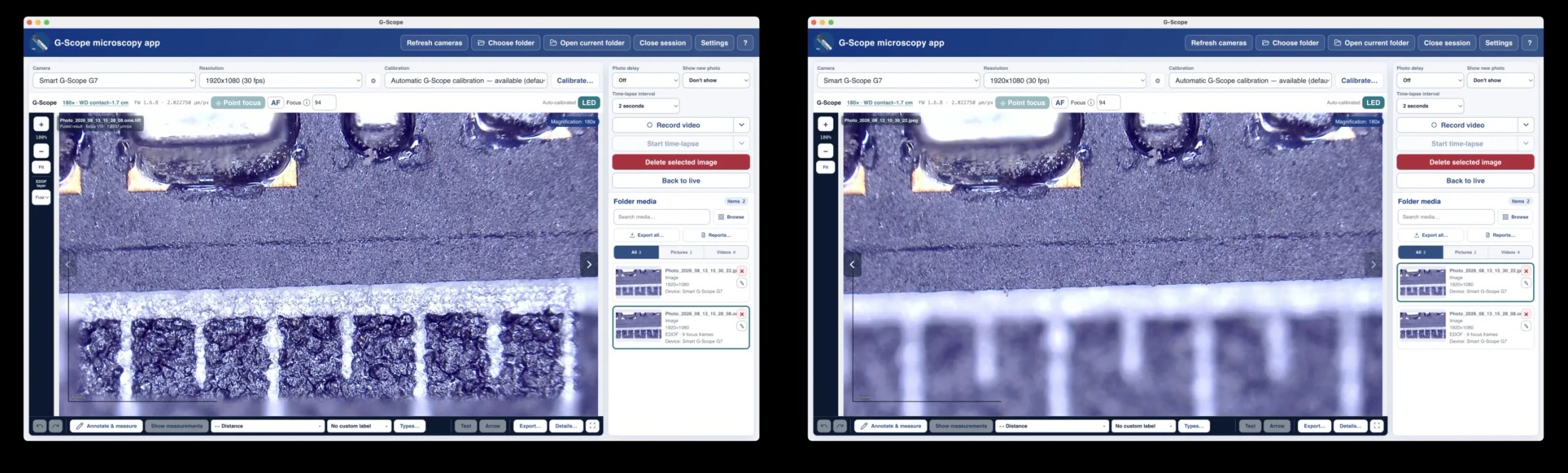

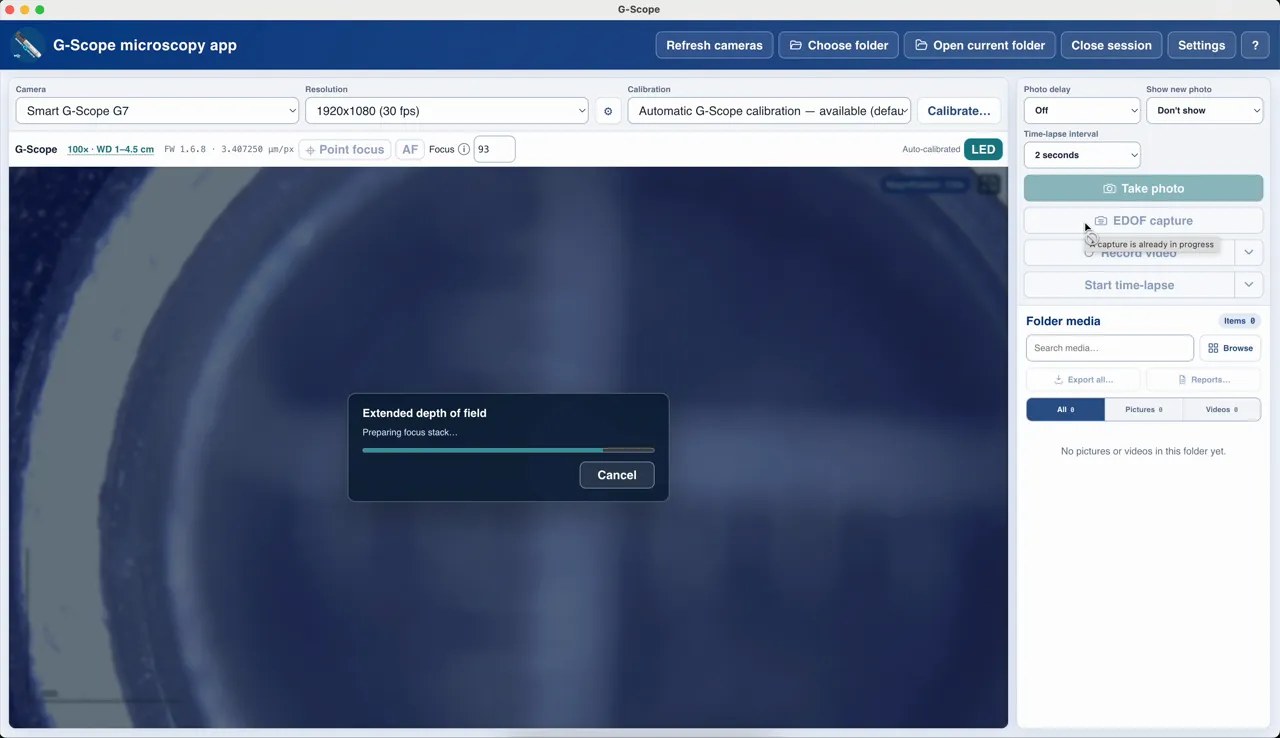

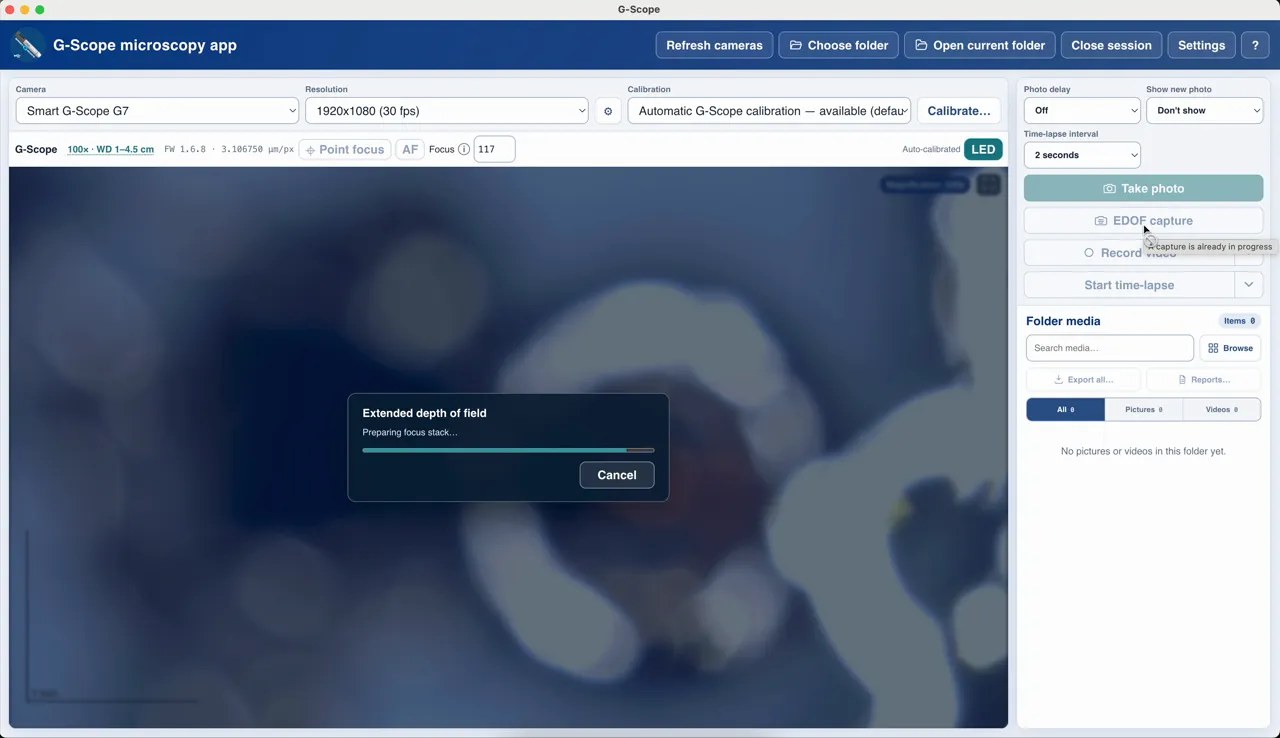

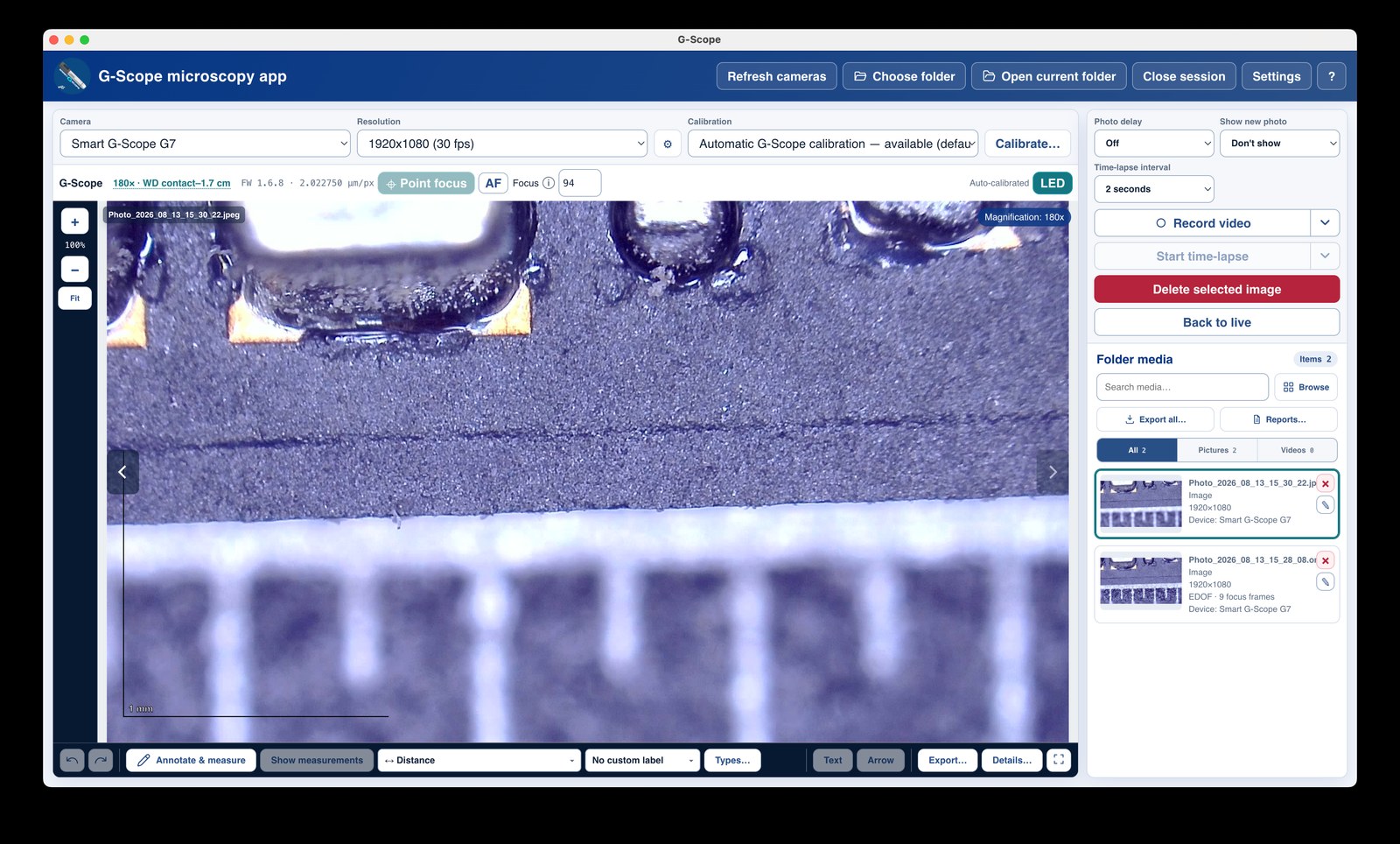

Capturas y vídeo
Limitaciones y expectativas
- Requiere un Smart G-Scope reconocido por la aplicación y conectado, con enfoque mediante lente líquida y calibración de lente.
- Los mejores resultados necesitan una muestra estacionaria; el movimiento durante la pila puede dañar la fusión.
- EDOF hace visibles las superficies pero no es un modelo 3D: un único plano calibrado describe la geometría de referencia para las mediciones.
Preguntas frecuentes
¿Qué dispositivos son compatibles con EDOF?
EDOF requiere un Smart G-Scope reconocido por la aplicación, con enfoque mediante lente líquida y calibración de lente del fabricante. Es una función física del dispositivo y no está disponible para cámaras UVC genéricas. El botón explica el motivo exacto cuando falta una condición: posición de enfoque ilegible, modo óptico no compatible, zoom digital activo u otra captura en curso.
¿Cuántos fotogramas debo usar?
5 es el valor por defecto y recomendado. 3 es una comprobación rápida para muestras poco profundas; 7 y 9 aumentan la densidad de muestreo en superficies complejas de varios niveles pero tardan más y no garantizan mejor resultado. Si la muestra puede moverse, menos fotogramas es más seguro.
¿Por qué la aplicación guarda OME-TIFF?
OME-TIFF es el formato estándar de archivo en microscopía. Almacena la imagen fusionada más las capas fuente exactas, cada una con su propio tamaño físico de píxel, de modo que la captura sigue siendo científicamente auditable y legible por otras herramientas de microscopía.
¿Puede fallar la EDOF?
Sí, y el fallo es seguro. Si el compuesto propuesto no mejora la cobertura de foco, o la confianza de registro es demasiado baja, la aplicación retrocede al fotograma de referencia calibrado y registra los motivos en los metadatos.
