Función
Mediciones calibradas sobre tus imágenes de microscopio
Las herramientas de medición calibradas para el trabajo diario —distancia, distancia multisegmento, perpendicular, ángulo, diámetro y radio de círculo— son gratuitas. Las herramientas de área, perímetro, recuento y construcción multipunto forman parte de la actualización Pro opcional.
De un vistazo
Reglas gratuitas
Distancia, multisegmento, perpendicular, ángulo, Ø/radio de círculo
Herramientas Pro
Áreas, perímetro, circunferencia, recuento de objetos, distancia paralela, elipse, círculo de 3 puntos, ángulo de 4 puntos, arco, coordenadas, círculos concéntricos, distancia entre centros
Unidades reales
µm / mm tras calibrar una sola vez
Superposiciones editables
Mueve vértices y formas; estilo por tipo de medición
Lo que obtienes
Las herramientas básicas de medición son gratuitas
Distancia, distancia multisegmento, distancia perpendicular, ángulo, diámetro y radio de círculo funcionan sin licencia. Cubre la mayor parte de la inspección y documentación habitual.
Herramientas avanzadas de área y recuento (Pro)

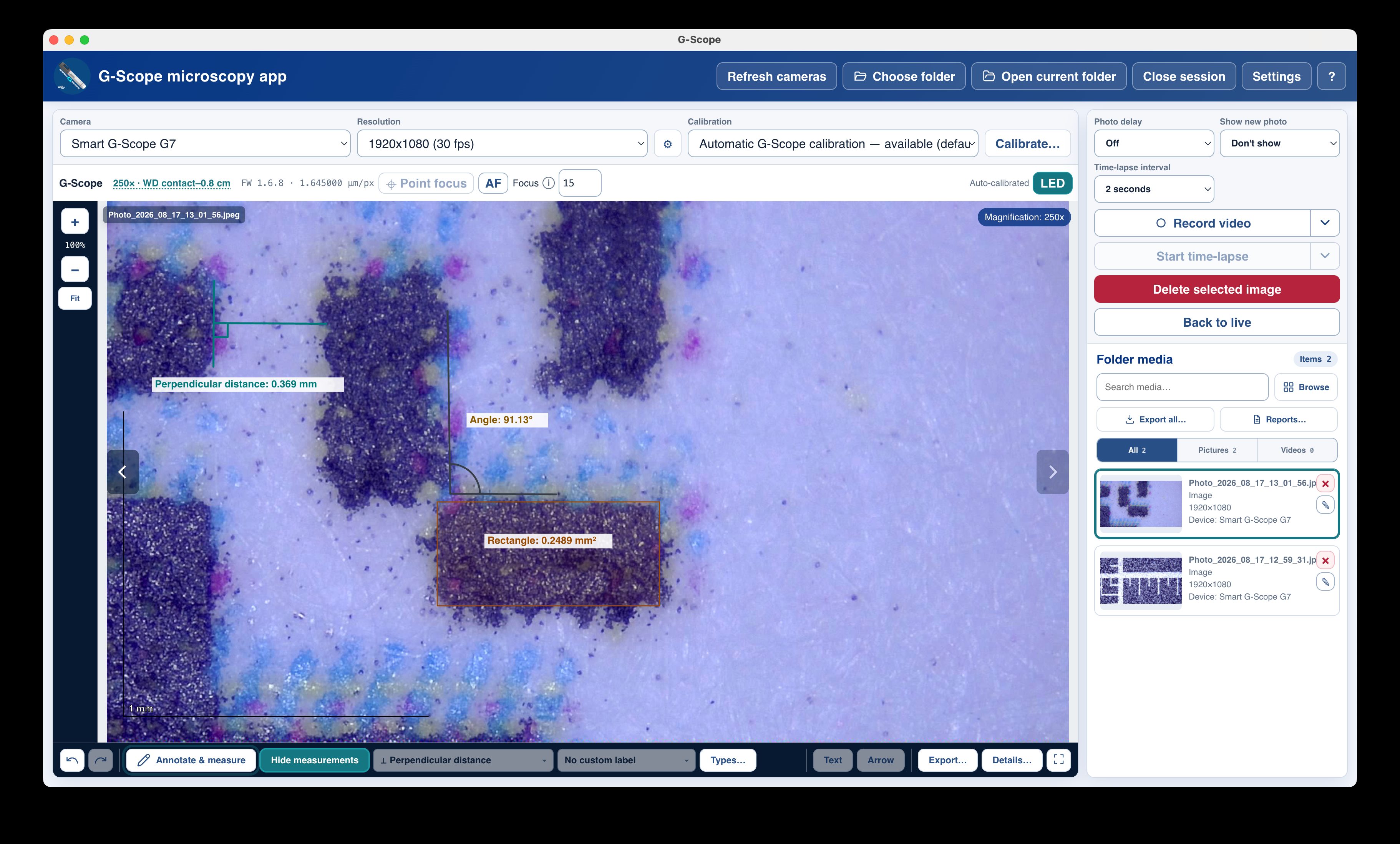

Áreas de círculo, rectángulo, polígono y forma libre, perímetro, circunferencia, recuento de objetos, distancia paralela, elipse, ángulos de 3 y 4 puntos, arcos, coordenadas, círculos concéntricos y distancia entre centros se desbloquean con la licencia Pro. Estas funciones se incluyen sin coste mientras haya un Smart G-Scope conectado.
Calibrado en unidades reales
Tras calibrar una sola vez usando una distancia conocida como referencia, cada valor se muestra en unidades físicas. Sin estimaciones en píxeles.
Editable después de crear
Se pueden mover vértices y formas completas; el tipo de geometría queda fijo para que una línea no se convierta silenciosamente en un polígono. Deshacer/rehacer cubre mediciones, anotaciones, movimiento y estilo.
Tipos de medición personalizados
Define tus propios nombres de tipo (anchura de grieta, longitud de fibra, separación de pads) y cada tipo recuerda su propio aspecto de línea, fuente, texto y fondo entre sesiones.
Acceso a fuentes del sistema
Las fuentes instaladas se pueden enumerar para etiquetas de medición mediante el acceso a fuentes con permiso de Chromium, o introducirse manualmente.
Barra de escala y exportaciones
Las imágenes calibradas pueden mostrar una barra de escala física, y las mediciones viajan con la imagen a las exportaciones PNG, SVG, CSV, PDF y PowerPoint.
Mediciones: software incluido frente a G-Scope Desktop
| ✕Herramientas de medición escondidas en otra aplicación, o no incluidas | Asistente de calibración y herramientas de medición integrados, en la misma ventana |
| ✕Valores en píxeles que no significan nada sin una regla | Valores en unidades reales (µm / mm) una vez calibrado |
| ✕Superposiciones quemadas en la imagen y perdidas para siempre | Superposiciones editables guardadas con los metadatos de captura y exportadas a PNG/SVG/CSV/PDF/PPTX |
| ✕Una calibración fija para todos los aumentos | Perfiles con nombre guardados por cámara, resolución y aumento |
Capturas y vídeo
Preguntas frecuentes
¿Necesito calibrar antes de medir?
Sí, las mediciones solo son significativas después de calibrar. El asistente a pantalla completa usa una distancia conocida (una regla, un micrómetro de platina o cualquier referencia) y guarda un perfil con nombre por cámara, resolución y aumento. Los propietarios de Smart G-Scope obtienen calibración automática.
¿Qué herramientas de medición son gratuitas y cuáles Pro?
Gratuitas: distancia, distancia multisegmento, distancia perpendicular, ángulo, diámetro y radio de círculo. Pro: todo lo que mide áreas, cuenta objetos o necesita construcción multipunto: área de círculo/rectángulo/polígono/forma libre, perímetro, circunferencia, recuento de objetos, distancia paralela, elipse, círculo de 3 puntos, ángulo de 4 puntos, arco, coordenadas, círculos concéntricos y distancia entre centros.
¿Puedo modificar una medición después de crearla?
Sí. Se pueden mover vértices y formas completas, editar etiquetas de texto y previsualizar los cambios de línea, fuente y fondo en directo. El tipo de geometría permanece fijo tras la creación.
